Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.
Совместимость координатных домофонов других производителей возможна, но не гарантируется.

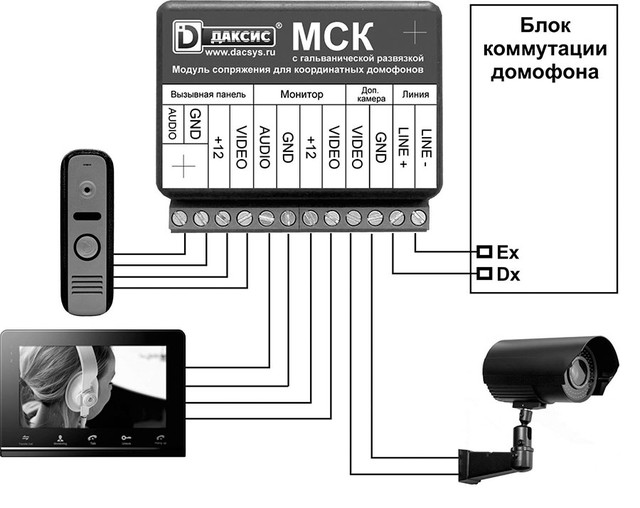

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.
Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.
Изменения в версии 3h:

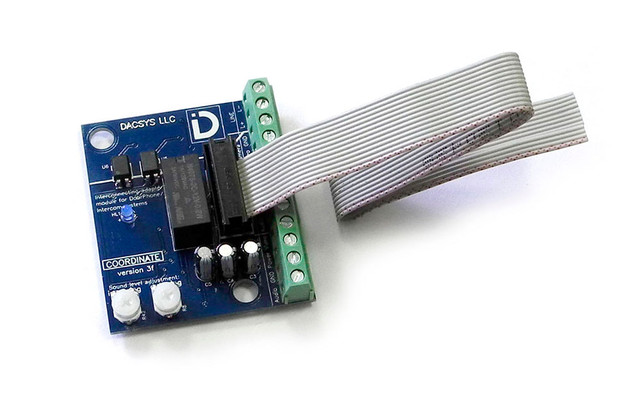

1.Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.
2.При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние.
3.Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.


Совместимость модулей сопряжения МСК с видеодомофонами:
Таблица брендов, прошедших помодельную проверку совместимости с модулями сопряжения МСК.Производитель | Степень совместимости |
CTV |
Полная |
Polyvision |
Полная |
Optimus |
Полная |
Falcon Eye |
Полная |
Slinex |
Полная |
Fort |
Полная |
Tantos |
Полная |
Quantum |
Полная |
Major |
Полная |
NoviCam |
Полная |
Производитель |
Ожидаемая совместимость |
Совместимые модели |
Примечание |
Commax |
Большинство |
CDV-35A, CDV-35HM, CDV-35HD, CDV-70K, CDV-70U, CDV-71AM, CDV-72BE, CDV-43K2. |
Cовместимо с МСК от v3b и выше. Модель DPV4-MTN не совместима. Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку "ответ" Для работы модели CDV-43K2, требуется наличие видеосигнала. |
Kocom |
Большинство |
KCV-401EV, KCV-A374 |
Для KVM-604 доработка цепи кнопки "Open". Требуется доработка монитора. Доработка внешняя и не требует вскрытия монитора. Для некоторых моделей требуется наличие видео сигнала. Без присутствия видео сигнала не реагирует на кнопку "ответ". |
Kenvei |
Большинство |
Для МСК V2d и выше. |
|
RVi |
Большинство |
RVi-VD1 LUX, RVI-VD2 LUX |
Для модулей ниже v2d - доработка узла вызова. Модель RVi-VD1 LUX тестировалась в офисе. RVI-VD2 LUX работает с модулем v2d и выше. |
Eplutus |
Меньшинство |
EP-2298 |
Производитель |
Модель |
Степень совместимости |
Примечание |
Eplutus |
Большинство |
Не совместим |
Несоответствие стандартам Commax. |
Evology |
Большинство |
Не совместим |
Несоответствие стандартам Commax. |
Samsung |
Большинство |
Не совместим |
Несоответствие стандартам Commax. |
Hyundai |
Большинство |
Не совместим |
Несоответствие стандартам Commax. |
Gardi |
Большинство |
Не совместим |
Несоответствие стандартам Commax. |
- Цена: 16 800 ₸
